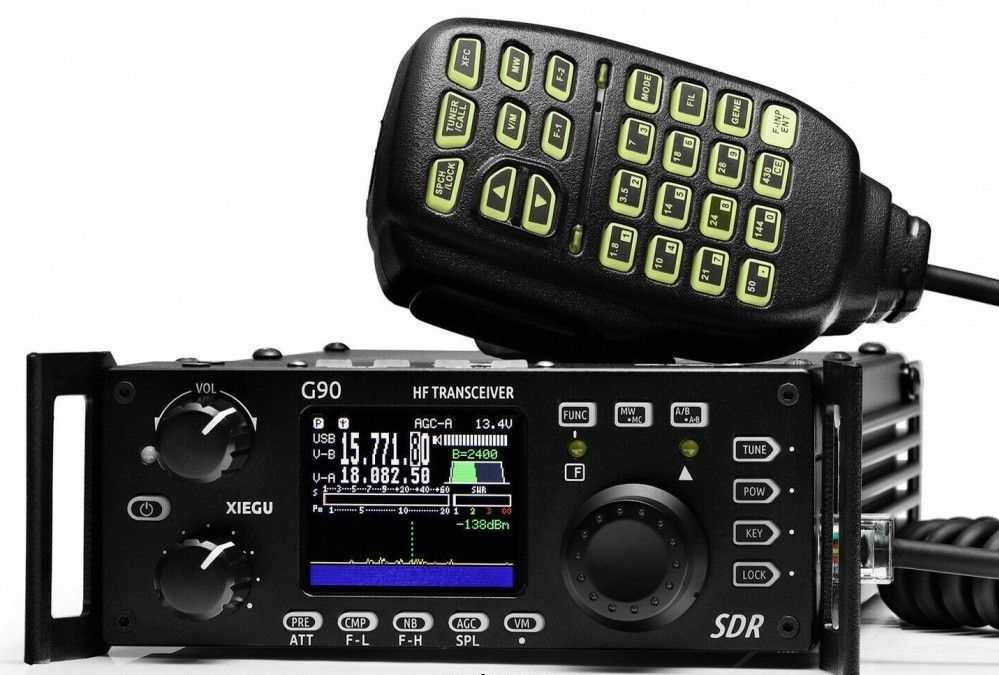

XIEGU G90 HF RADIOAMATÖÖRI PUHELIN 0,5MHz ~ 30MH ANTENNIVIRITTIMELLÄ AM/FM/SSB/CW
Tasokas RF-vastaanotto moduli, 1,8 tuuman korkea värillinen TFT LCD ±24k kaistanleveyden spektrinäyttö, vesiputousnäyttö
Ohjelmistomääritelty kapeakaistasuodatin (CW-tila voi olla jopa 50 Hz), sisäänrakennettu CW-dekooderi
Naamataulu erotettavissa rungosta. Sisäänrakennettu seisovan aallon skanneri. Sisäänarkennettu automaattinen antenniviritin
Virtaliitäntä Anderson Powerpole (kuvasta poiketen)
- Taajuusalue vastaanotto 0,5MHz ~ 30MHz
- Taajuusalue lähetys 1,8 - 2,0 MHz 18,068 - 18,168 MHz
- 3,5 - 3,9 MHz 21,0 - 21,45 MHz
- 7,0 - 7,2 MHz 24,89 - 24,99 MHz
- 10,1 - 10,15 MHz 28,0 - 29,7 MHz
- 14,0-14,35 MHz
- Modet AM, FM, SSB, CW
- Pienin askel 10 Hz (step)
- Antenni impedanssi 50Ω
- Käyttölämpötilan laajuus 0°C ~ +50°C
- Taajuuden vakaus ±1,5 ppm 10-60 minuutin aikana käynnistyksen jälkeen 25°C 1 ppm/tunti
- Virtalähde 10,5 ~ 16,5 VDC, negatiivinen elektrodin maadoitus
- Virrankulutus vastaanotto 700mA Max
- Lähetys 6A Max
- Kehyksen koko 120*45*210mm (L*K*P) (ilman ulkonemia)
- Paino noin 1,63 kg
- Lähettimen parametrit
- RF-lähtöteho 20W (SSB/CW)
- 5W (AM-kantoaalto) @13,8VDC
- Virheellinen vaimennus ≥50dB
- Kantoaallon vaimennus ≥40 dB
- Mikrofonin impedanssi 200 ~ 10k (yleensä 600Ω)
- Tekniset tiedot ja parametrit
- Vastaanottimen parametrit
- Piirin tyyppi ZIF
- Naapurikanavan vaimennus ≥60dB
- Sivukaistan vaimennus ≥60 dB
- Herkkyys (PRE=päällä, ATT=pois, NB=pois, NR=pois, SSB/CW/AM=10dB S/N)
- Peilausvaimennus 70dB
- Keskikaistan vaimennus 60 dB
- Äänilähtö 0,5 W (8Ω, ≤10 % THD)
- Äänilähdön impedanssi 4~16Ω
High-performance RF front end
SSB/CW/AM/ three working modes
1.8 inch high color TFT LCD
±24k bandwidth spectrum display, waterfall display
Software-defined narrow-band filter (CW mode can be as narrow as 50Hz), built-in CW decoder
Separable head design
Built-in standing-wave scanner
Frequency range Receiving: 0.5MHz~30MHz
Transmitting1.8~2.0MHz 18.068~18.168MHz
3.5~3.9MHz 21.0~21.45MHz
7.0~7.2MHz 24.89~24.99MHz
10.1~10.15MHz 28.0~29.7MHz
14.0~14.35MHz
Operating mode CW, AM, SSB
Minimum step 10Hz
Antenna impedance 50Ω
Scope of working temperature 0°C ~ +50°C
Frequency stability ±1.5ppm in the 10~60min after startup 25°C 1ppm/hour
Power supply voltage 10.5~16.5VDC, negative electrode grounding
Current consumption receiving 700mA Max
Transmitting 6A Max
Frame size 120*45*210mm (W*H*L) (excluding protrusions)
Weight About 1.63kg (only host)
Transmitter parameters RF output power: 20W(SSB/CW) 5W (AM carrier wave) @13.8VDC
Spurious suppression ≥50dB
Carrier suppression ≥40dB
Microphone impedance 200~10k (600Ω in general)
Specification & Parameters
Receiver parameters
Circuit type ZIF
Neighbor channel suppression: ≥60dB
Sideband suppression ≥60dB
Sensitivity (PRE=on, ATT=off, NB=off, NR=off, SSB/CW/AM=10dB S/N)
Mirroring suppression 70dB
Midband suppression 60dB
Audio output 0.5W (8Ω, ≤10% THD)
Audio output impedance 4~16Ω
