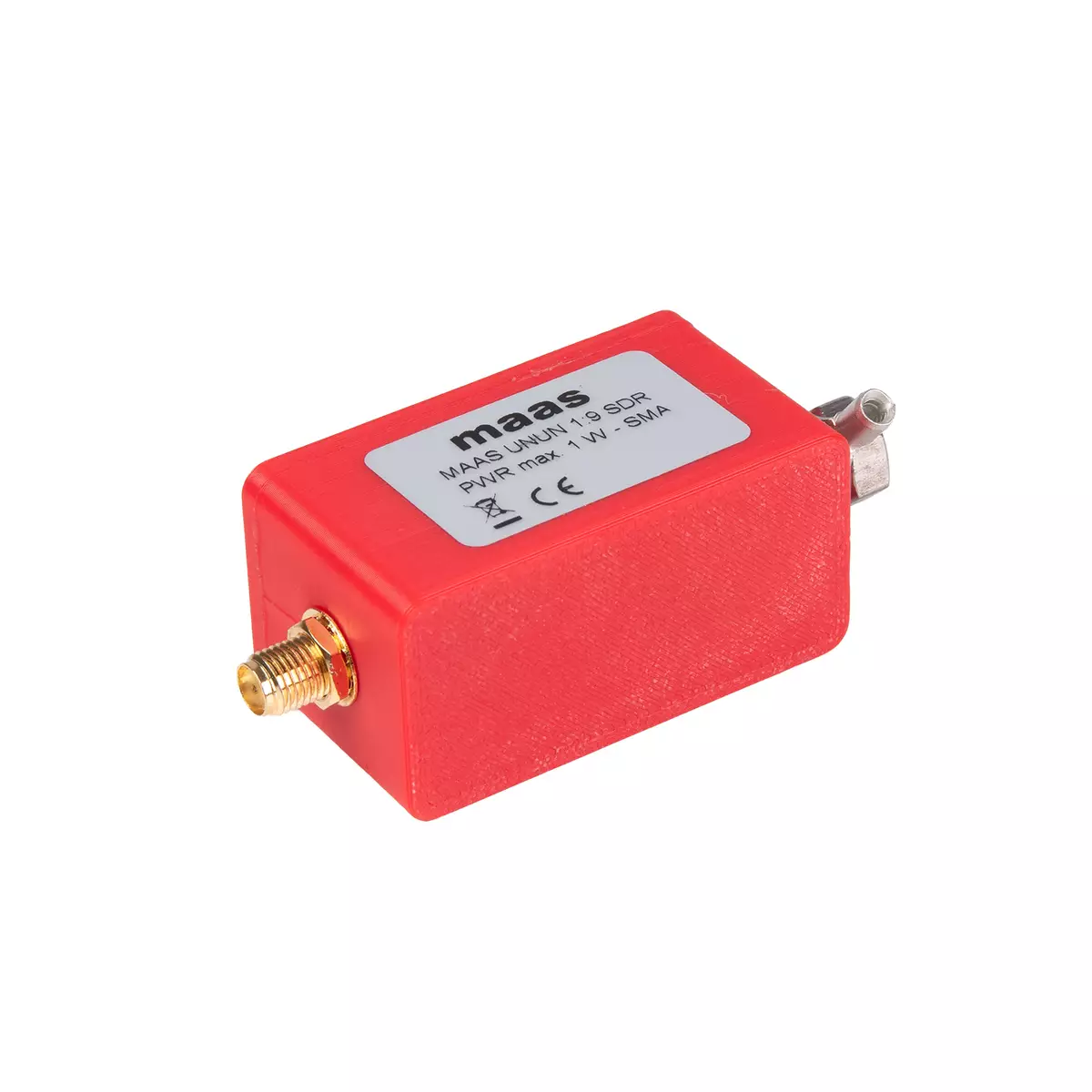

1:9 UNUN HF ja VHF BANDIEN VASTAANOTTOON
Ihanteellinen käytettäväksi SDR-donglen kanssa, tai 1W QRP-työskentelyyn
- UNUN 1:9 sovitin päästäsyötetylle lanka-antennille
- Taajuusalue: 1 MHz - 60 MHz (SWR < 2, kun päätevastus R = 470 ohmia)
- Soveltuu ehdollisesti enintään 1 W RF:n lähetyksiin
- Amidon-toroidiydin
- SMA-naarasliitin
- M6 pultti ja mutteri ABIKO liittimelle antennijohdon liitäntään
- PETG-kotelo (säänkestävä)
- Mitat 70 x 25 x 28 mm
- Seuraavat antennijohdon pituudet sopivat hyvin radioamatööriliikenteeseen 6,5 m, 13,5 m, 23,5 m
UNUN:in tarkoitus on sovittaa epäsymmetrisen antennin (kuten pitkälanka / random wire) korkea impedanssi =>
radion epäsymmetriseen matala-impedanssiseen sisääntuloon sekä vähentää maavirtoja ja kohinaa.
Impedanssin sovitus
Pitkälanka-antenni voi olla 300–2000 Ω ja SDR-vastaanottimet ja radiot ovat yleensä 50 Ω.
=> UNUN (esim. 9:1) muuntaa tämän => antennin korkean impedanssin → vastaanottimen matalaan impedanssiin.
Tuloksena parempi signaali–kohinasuhde ja vähemmän yliohjautumista.
UNUN vähentää maavirtoja ja kohinaa!
Ilman UNUN:ia pitkälanka voi:
- Tuoda häiriöitä sisään kaapelia pitkin
- Nostaa kohinaa MW/LW-alueella
- Aiheuttaa RF-palautumista vastaanottimeen
=> UNUN rauhoittaa koko järjestelmän.
