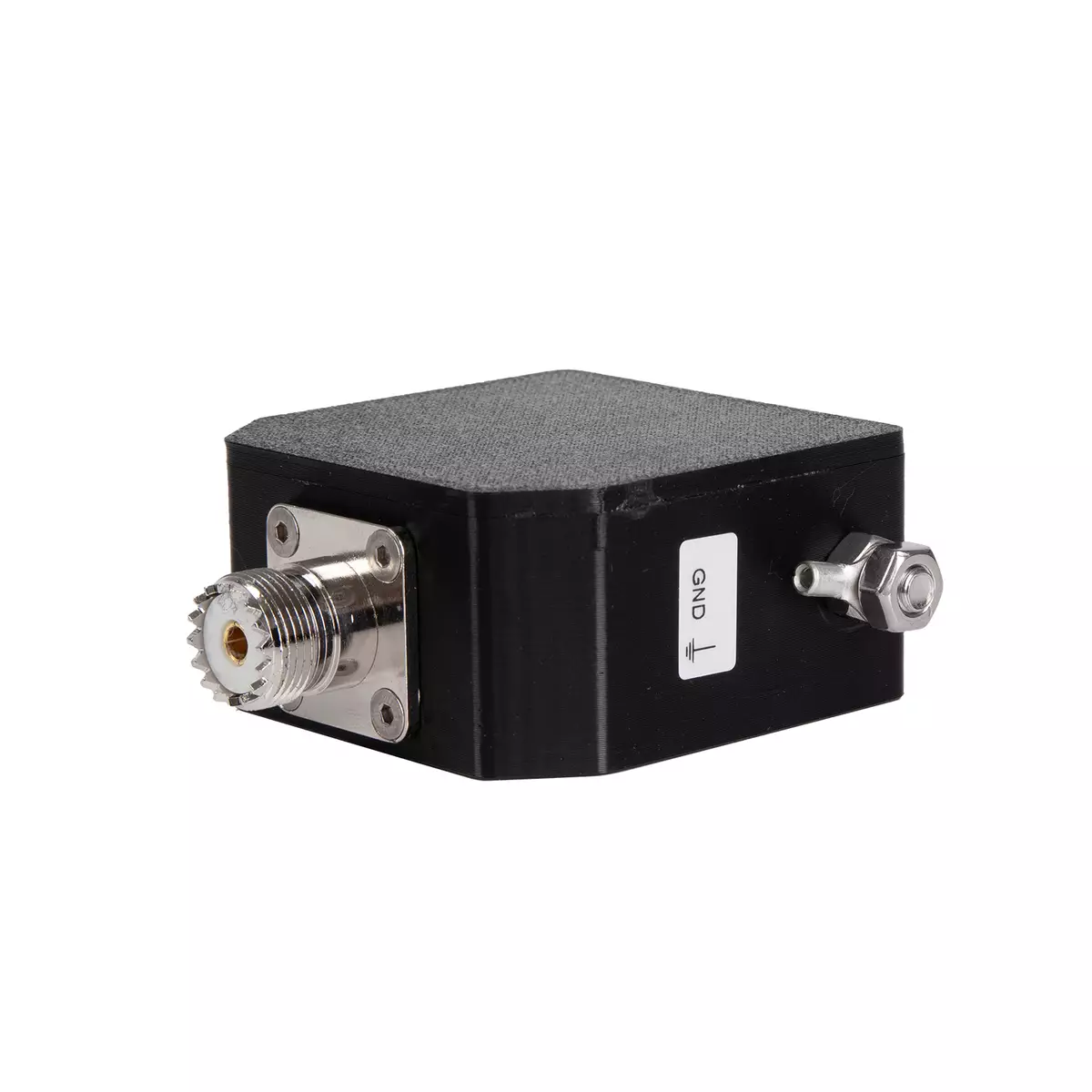

1:9 UNUN HF BANDIEN VASTAANOTTOON ja LÄHETTÄMISEEN 150W (SSB) PITKÄLANGALLA
1:9 UNUN HF-alueen pääteillä syötettyjen pitkälankaisten antennien rakentamiseen
- UNUN 1:9 sovitin päästäsyötetylle lanka-antennille
- Taajuusalue 1 - 32MHz (SWR < 2, kun päätevastus R = 470 ohmia)
- Suurin lähetysteho 100W FM / 150W SSB
- Digimodeilla 10 - 20W (älä sulata laatikkoa)
- Amidon-toroidiydin
- UHF-naarasliitin
- M6 pultti ja mutteri ABIKO liittimelle antennijohdon liitäntään
- PETG-kotelo (säänkestävä)
- Mitat 62 x 94 x 33 mm
- Seuraavat antennijohdon pituudet sopivat hyvin radioamatööriliikenteeseen 6,5 m, 13,5 m, 23,5 m
UNUN:in tarkoitus on sovittaa epäsymmetrisen antennin (kuten pitkälanka / random wire) korkea impedanssi =>
radion epäsymmetriseen matala-impedanssiseen sisääntuloon sekä vähentää maavirtoja ja kohinaa.
Impedanssin sovitus
Pitkälanka-antenni voi olla 300–2000 Ω ja SDR-vastaanottimet ja radiot ovat yleensä 50 Ω.
=> UNUN (esim. 9:1) muuntaa tämän => antennin korkean impedanssin → vastaanottimen matalaan impedanssiin.
Tuloksena parempi signaali–kohinasuhde ja vähemmän yliohjautumista.
UNUN vähentää maavirtoja ja kohinaa!
Ilman UNUN:ia pitkälanka voi:
- Tuoda häiriöitä sisään kaapelia pitkin
- Nostaa kohinaa MW/LW-alueella
- Aiheuttaa RF-palautumista vastaanottimeen
=> UNUN rauhoittaa koko järjestelmän.
