ANTENNI ANALYSAATTORI 0,1 - 650MHz VÄRINÄYTÖLLÄ ja BLUETOOTHILLA

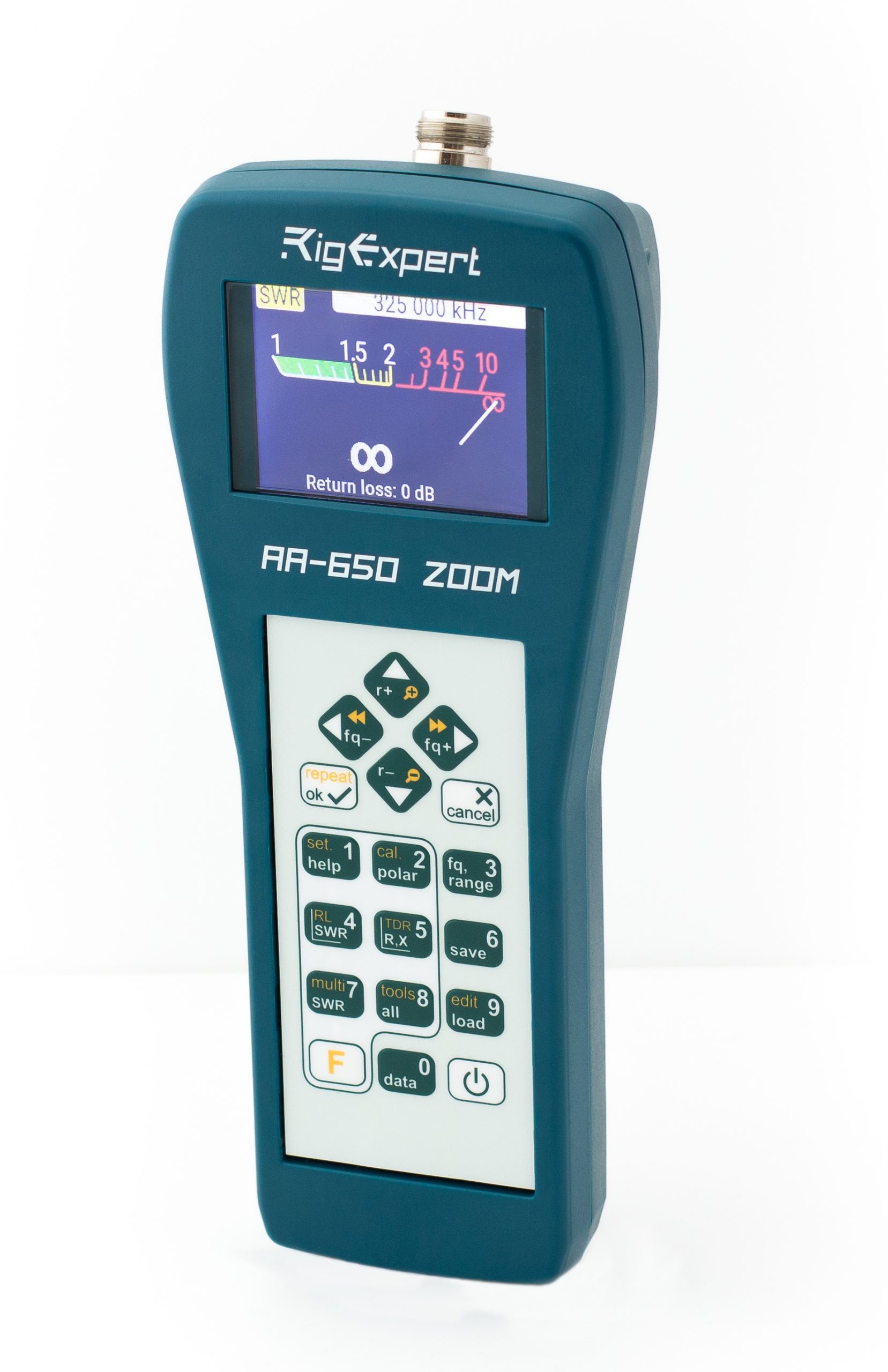

- Rigexpert AA-650 ZOOM on monipuolinen antennianalysaattori, joka on suunniteltu antennien ja syöttölinjojen testaukseen, tarkistamiseen, virittämiseen ja korjaukseen
- Helppokäyttöiset mittaustilat
- Kytkentämahdollisuus tietokoneeseen
* - USB:llä tai
* - Bluetoothilla älypuhelimeen, laptoppiin, pädiin
- Sopii muun muassa:
- Antenneiden nopeisiin testauksiin
- Antennin viritykseen
- Antennin SWR ja impedanssimittaukseen ja vertailuun
- Siirtolinjojen valmistamiseen ja niiden mittaukseen
- Kaapelien testaukseen ja vikakohdan etsimiseen
- Reaktiivisten kuormien kapasitanssin ja induktanssin mittaamiseen
- Taajuusalue 0,1 - 650MHz
- Taajuuden syöttö 1 kHz
- SWR-mittausalue 1 - 10 kaaviotiloissa, 1 - 100 numeerisissa tiloissa
- R- ja X-alue 0…2000, -2000…2000
Näyttötilat
- Valinnainen avoimen/oikosulkukuormituksen kalibrointi
- R- ja X-kaavio, 20 - 500 pistettä
- Heijastushäviökaavio, 20 - 500 pistettä
- Smith-kaavio, 20 - 500 pistettä
- SWR yhdellä tai useammalla taajuudella
- SWR-kaavio, 20 - 500 pistettä
- TDR-kaavio (aikatason heijastin)
- Kaapelityökalut (StubTuner, kaapelin pituus, impedanssi, häviömittaukset)
RF-lähtö
- Liittimen tyyppi N-naaras
- Lähtöteho -10 dBm (50 ohmin kuormalla)
- Lähtösignaalin muoto neliö
Virransyöttö
- Maks. 4 tuntia jatkuvaa mittausta, enint. 2 päivää valmiustilassa täyteen ladatuilla akuilla
- Kolme 1,2 V:n Ni-MH-akkua, tyyppi AA
- Kolme 1,5 V:n alkaliparistoa, tyyppi AA
- Kun analysaattori on kytketty tietokoneeseen tai tasavirtasovittimeen USB-liitännällä, se saa virtansa näistä lähteistä
Kokonaisuus
- 320 x 240 värillinen TFT-näyttö
- 6x3 näppäintä vedenpitävässä näppäimistössä
- Bluetooth-spesifikaatio v.4.2, LE
- Valikot ja ohjenäytöt englanniksi (oletuksena), japaniksi, ukrainaksi, puolaksi, espanjaksi ja saksaksi
- USB-liitäntä tietokoneeseen
- Käyttölämpötila 0…40 °C
- Paino 450 g
- Mitat 100 x 230 x 55 mm
Laatikon sisältö
- Pehmeä kotelo, akkulaturi, ladattavat akut, USB-kaapeli, N–UHF-sovitin
