VÄRINÄYTÖLLÄ VARUSTETU ANTENNI ANALYSAATTORI 0,1 - 2000MHz BLUETOOTHILLA

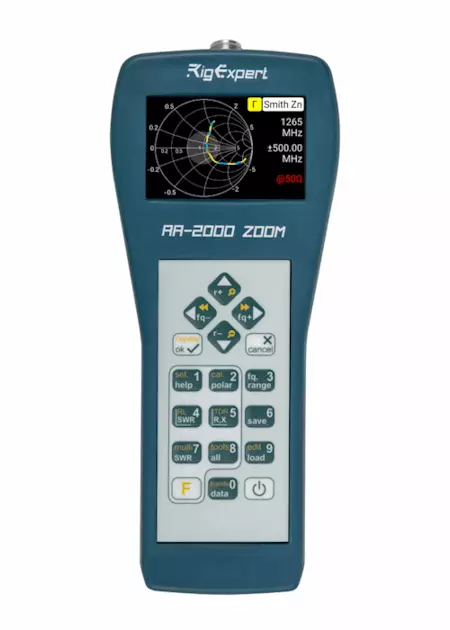

* Rigexpert AA-2000 ZOOM on monipuolinen antennianalysaattori, joka on suunniteltu antennien ja syöttölinjojen testaukseen, tarkistamiseen, virittämiseen ja korjaukseen
* Helppokäyttöiset mittaustilat
* Kytkentämahdollisuus tietokoneeseen
* - USB:llä tai
* - Bluetoothilla älypuhelimeen, laptoppiin, pädiin
* Sopii muun muassa:
* Antenneiden nopeisiin testauksiin
* Antennin viritykseen
* Antennin SWR ja impedanssimittaukseen ja vertailuun
* Siirtolinjojen valmistamiseen ja niiden mittaukseen
* Kaapelien testaukseen ja vikakohdan etsimiseen
* Reaktiivisten kuormien kapasitanssin ja induktanssin mittaamiseen
- Taajuusalue 0,1–2000 MHz
- Taajuuden syöttö 1 kHz
- Mittaus järjestelmille 25, 50, 75, 100, 150, 200, 300, 450 ja 600 ohmia
- SWR-mittausalue 1–10 kaaviotiloissa, 1–100 numeerisissa tiloissa
- R- ja X-alue 0…2000, -2000…2000
Näyttötilat
- Kaapelityökalut (jatkeviritin, pituus- ja nopeuskerroin, kaapelihäviö ja ominaisimpedanssin mittaus, LC-mittari, Multé)
- Valinnainen avoimen ja oikosulun kalibrointi
- R- ja X-kaavio
- Smith-kaavio
- SWR yhdellä tai useammalla taajuudella
- SWR-kaavio
- TDR-kaavio (aika-alueen heijastinmittari)
- Käyttäjän OSL: 10 profiilia saatavilla
RF-lähtö
- Liittimen tyyppi: N
- Lähtöteho: -10 dBm (50 ohmin kuormalla)
- Lähtösignaalin muoto: neliö
Teho
- Enintään 4 tuntia jatkuvaa mittausta, enint. 2 päivää valmiustilassa täyteen ladatuilla akuilla
- Kolme 1,2 V:n Ni-MH-akkua, tyyppi AA
- Kolme 1,5 V:n alkaliparistoa, tyyppi AA
- Kolme 3,7 V:n LiPo-akkua, 14200
- Kun analysaattori on kytketty tietokoneeseen tai tasavirtasovittimeen USB-liitännällä, se saa virtansa näistä lähteistä
Liitäntä
- 6x3 näppäintä vedenpitävällä näppäimistöllä
- 800 × 480 värillinen Blanview®-näyttö
- Bluetooth-spesifikaatio v.4.2, LE
- Valikot ja ohjenäytöt englanniksi (oletuksena), ranskaksi, italiaksi, japaniksi, ukrainaksi, portugaliksi, espanjaksi ja saksaksi
- USB-liitäntä tietokoneeseen
- Käyttölämpötila 0…40 °C
- Paino 442 g
- Mitat 100 × 230 × 55 mm
Laatikon sisällä olevat lisävarusteet:
- Pehmeä kotelo, akkulaturi, ladattava paristot, USB-kaapeli, N-UHF-sovitin
