VEKTORIVERKKOANALYSAATTORI 0,05 - 3000 MHz KALIBROINTISARJALLA

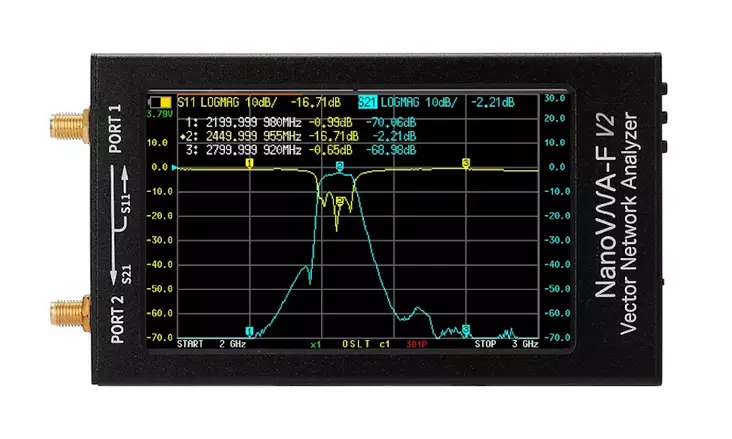

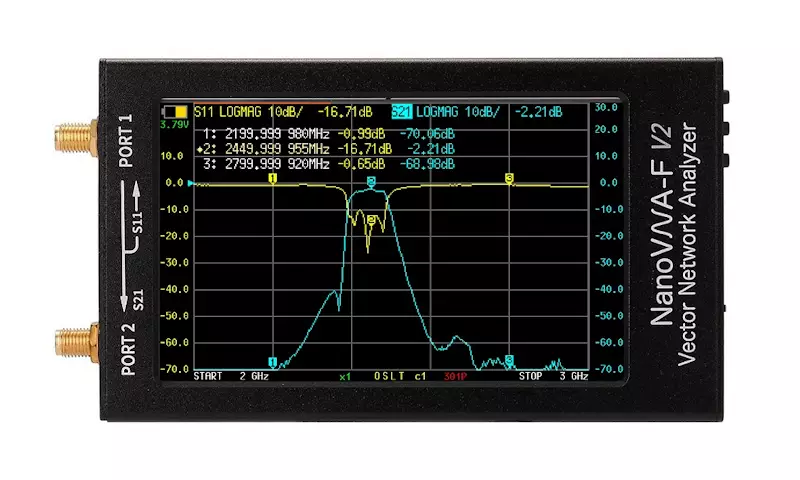

NanoVNA-F V2 on uuden sukupolven kannettava, erillinen vektoripiirialysaattori 4,3 tuuman IPS LCD-näytöllä, metallikotelolla, 5000 mAh Li-Po akulla ja SMA-liittimillä.
S21:n dynaaminen alue on suurempi kuin 70 dB taajuudella 50 kHz - 1,5 GHz ja yli 60 dB taajuudella 1,5 GHz - 3 GHz.
NanoVNA-F V2 voi suurikapasiteettisen akun ja vähäisen virrankulutuksen ansiosta toimia yhtäjaksoisesti jopa 7 tuntia.
- 4,3 tuuman IPS LCD-näyttö
- Metallikotelo
- Kalibrointisarja (3 kpl)
- 5000 mAh akku
- SMA-liittimet
- S21:n dynaaminen alue on suurempi kuin 70 dB taajuudella 50 kHz - 1,5 GHz ja yli 60 dB taajuudella 1,5 GHz - 3 GHz.
- NanoVNA-F V2 voi toimia yhtäjaksoisesti 7 tuntia suuren akun ja vähän virtaa kuluttavan rakenteen ansiosta.
- Taajuusalue 50kHz ~ 3GHz
- S11:n dynaaminen alue 50 dB (50 kHz ~ 1,5 GHz), 40 dB (1,5 GHz ~ 3 GHz)
- S21:n dynaaminen alue 70 dB (50 kHz ~ 1,5 GHz), 60 dB (1,5 GHz ~ 3 GHz)
- RF-lähtöteho -9dBm
- Taajuustoleranssi 0,5 ppm
- Näyttö 4,3 tuuman IPS LCD, 800*480, RTP-kosketuslevy
- Käyttö kosketusnäytön tai 3 sivupainikkeen kautta
- Akku 3,7 V Li-Po, 5000 mAh
- Alumiinikotelo 125mm x 75mm x 20mm
- SMA-naaras RF-portti
- Pyyhkäisypisteet 101
- Kalibrointitulosten tallennus 5
- Kalibrointituloksen interpolointi tuettu
- Jäljet 4
- Merkit 4
- Mitat S-parametri, VSWR, smith-kaavio, vaihe, ploaari jne.
- Merkintäpöytää voidaan siirtää ylös ja alas
- Laiteohjelmiston päivitys U-levyn kautta c-tyypin kaapelilla
- USB-virtalähtö 5V/1A
- Yhteensopiva NanoVNA-saverin kanssa, tukee kuvakaappausta
- CE&FCC
- ROHS-sertifioitu
Pakkauksessa:
- 1 x NanoVNA-F V2 analysaattori
- 2 x 20cm SMA- RG405 kaapeli
- 1 x Kalibrointisarja SMA OPEN/SHORT/50ohm LOAD (3 kpl)
- 1 x SMA-KK adapteri
- 1 x SMA-JJ adapteri x1
- 1 x SMA-JKW adapteri
- 1 x USB Type-C kaaplei
- 1 x Valintakynä
