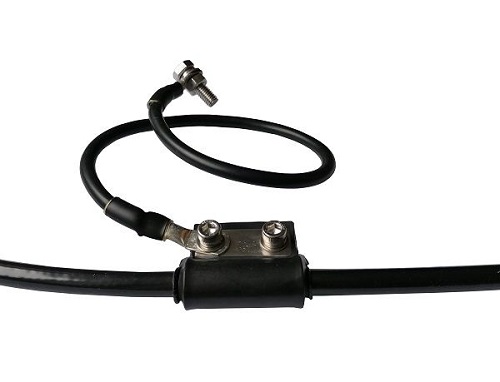

VESITIIVIS KAAPELIMAADOITUS RENGAS HYPERFLEX 10, RG213, ECOFLEX 10, RF400, HF5000 ...
Kaapelista leikataan kumitiivisteen sisällä olevan ura-metallin levyinen pala pois suojakuoresta. (Vältä kuparisäikeiden leikkaamista)
Jos ura on kapeampi kuin kaapelin sukka, niin avaa uraa esim. painamalla ruuvimeisselin pyöreällä varrella ura leveämmäksi.
Tämän jälkeen aseta leikattu kaapeli uraan ja kiristä RST puristin kumisen tiivisteen päälle ja kiinnitä maakaapeli maadoituspisteeseen.
- Maadoituspuristin kiinitetään kaapelin sukkaan
- Yhteensopivat koaksiaalikaapelit joiden ulkohalkaisija on n. 10mm
- Kosketusvastus ≤ 5 mΩ
- Virtaiskunkesto ≥ 20 kA (8/20 µs)
- Eristysvastus 10 GΩ
- Min. lämpötila -40 °C 24 tunnin ajan
- Max. lämpötila 85 °C 24 tunnin ajan
- 2011/65/EY RoHS yhteensopiva
- Ulkokäyttöön UV-suojattu suojus
- IP-suojausluokka IPX8
Sopivat kaapelityypit:
- Aircom Premium
- RF400 Flex
- HF5000
-Hyperflex 10 ja Ultraflex 10, Ecoflex 10
- RG213 ja RG214
- Kaikki yleiset koaksiaalikaapelit joiden ulkohalkaisija on 10 mm
