YAESU SCU-17 USB INTERFACE

YAESU SCU-17 DIGI-INTERFACE

* CAT ohjaus USB:n kautta
* Sisäänrakennettu äänikortti
* Kaksi USB-sarjaporttimuunninta
* Ottaa virtansa USB-portista, ei vaadi erillistä virtalähdettä
* Tehokas RF-erotus optoerottimilla
* Etupaneelissa TX ja RX äänenvoimakkuudensäätimet
* LED-merkkivalot PTT ja FSK:lle
* Yhteensopiva suoraan: FT-450D FT-950, FTDX1200
* Vaatii CT-62 RS232-kaapelin: FT-817ND, FT-857D, FT-897D
* Vaatii CT-39A-kaapelin: FT-2000, FTDX5000, FTDX9000
* SCU-17 USB Interface pakkaus sisältää:
* - SCU-17 USB interfacen
* - USB A/B- kaapelin
* - 2x 3,5mm stereo plugia
* - 2x 9-pin SubD Serial- kaapelin
* - 2x 6-pin Mini-DIN NF- kaapelin

Yaesu SCU-17 on interface joka toimii digitaalisilla modeilla lähes kaikilla nykyisillä Yaesu rigeillä.
SCU-17 toimii USB-äänikorttina joten liitännän ja tietokoneen välille tarvitaan vain yksi USB-kaapeli.
Liitäntä eristää kaikki signaalit galvaanisesti mahdollisten maasilmukoiden välttämiseksi.
Näin mahdollistetaan audio-in ja audio-out, PTT-, FSK- ja CAT-signaalien lähetys.
Tärkeimmät signaalit erotetaan optoeristimillä, äänisignaalit kytkentämuuntajilla.

SCU-17 on suojattu metallikotelolla HF-säteilyongelmien välttämiseksi.

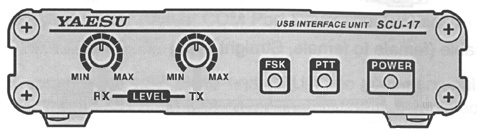

Etupaneelissa on kaksi säädintä NF-tasoille (Input, Output).
Näin modulaatiotaso säädetään sekunneissa ilman, että sinun tarvitsee vaivata tietokoneen äänikorttidialogia.
Lisäksi etupaneelissa on kolme LED:iä, jotka näyttävät 'Power', 'PTT' ja 'FSK' tilan.
SCU-17 käyttää USB-porttia virtalähteenä.

Toimitukseen sisältyy jo useita kaapeleita, mikä yksinkertaistaa käyttöä nykyisten Yaesu rigien kanssa.
Jotkut mallit vaativat valinnaisen kaapelin.
SCU-17 on suunniteltu siten, että jopa perinteisellä RS-232-liitännällä varustetut lähetin-vastaanottimet voidaan liittää nykyaikaisiin tietokoneisiin USB:n kautta.

Asennus edellyttää "Virtual COM Port Driver" -ajurin lataamista ja asentamista Yaesu-yhtiön verkkosivustolta.
Varoitus: Asenna ennen liitännän liittämistä tietokoneeseen!
Ajurit löytyvät osoitteesta www.yaesu.com kohdista "Tuotteet", "FT_DX1200", "Files", "SCU-17 USB Driver (Virtual COM Port Driver)".

Itse valmistetuilla kaapeleilla voit tietysti liittää lähes kaikki muut lähetin-vastaanottimet, myös muiden valmistajien. SCU-17-liitännän nastakonfiguraatio on määritetty käyttöoppaassa.


Operointiin tarvittavat kaapelit malleittain:
- FT-450D Toimituksen mukana
- FT-817ND / FT-818
- Tarvitaan lisävaruste CT-62
- FT-857D Tarvitaan lisävaruste CT-62
- Vaatii FT-891 USB-kaapelin A/B
- FT-897D Tarvitaan lisävaruste CT-62
- FT-950 Toimituksen mukana
- FT-991A Katso alaviite [1]
- FT-DX1200 Toimituksen mukana
- FT-2000 (Asennustapa 1) Vaatii lisävarusteen SCU-21
- FT-2000 (Asennustapa 2) Vaatii itsekokoonpanon CT-39/A:lla
- FT-DX3000 Katso alaviite [1]
- FT-DX5000 (Asennustapa 1) Vaatii lisävarusteen SCU-21
- FT-DX5000 (Asennustapa 2) Vaatii itsekokoonpanon CT-39/A:lla
- FT-DX9000 (Asennustapa 1) Vaatii lisävarusteen SCU-22
- FT-DX9000 (Asennustapa 2) Vaatii itsekokoonpanon CT-39/A:lla

[1] Muut lähetin-vastaanottimet, kuten FT-991A tai FT-DX3000, eivät tarvitse äänikorttiliitäntää, kuten SCU-17, niissä on sisäänrakennettu USB-liitäntä, joka tarjoaa juuri nämä toiminnot (CAT-ohjaus, audio sisään/ulos).
