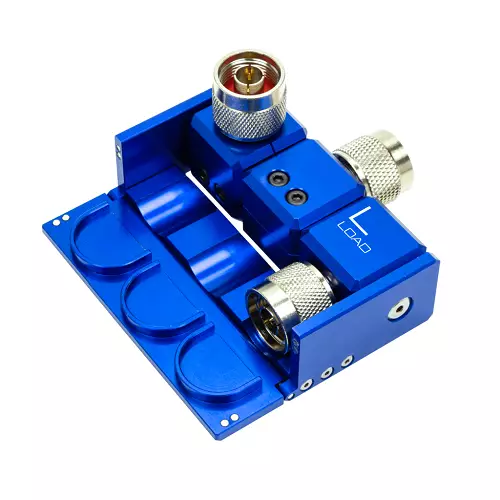

RigExpert SHACKMASTER OSL kalibrointisarja

TARKKUUSKALIBROINTI TYÖKALU DC - 2500MHz

Shackmaster OSL on RigExpertin valmistama tarkkuuskalibrointisarja joka sisältää kolme RF-kalibrointistandardia:
Open (avoin), Short (oikosulku) ja Load (kuorma).
Se on suunniteltu erityisesti radioamatööreille, RF-insinööreille ja laboratorioteknikoille,
jotka tarvitsevat luotettavaa kalibrointia esimerkiksi antennianalysaattoreille ja vektoriverkkoanalysaattoreille (VNA).

Mitä Shackmaster OSL voi tehdä?
Tässä ovat sen keskeiset ominaisuudet ja käyttötarkoitukset:

Tarkka RF-kalibrointi mahdollistaa mittalaitteiden, kuten antennianalysaattoreiden ja VNA-laitteiden, tarkan kalibroinnin1-2-3.
Kolme standardia yhdessä paketissa sisältäen Open, Short ja Load -standardit, jotka ovat välttämättömiä RF-mittausten kalibroinnissa.
Laaja taajuusalue, toimii taajuusalueella DC–2.5 GHz.
Yhteensopivuus N-tyypin urosliittimet (50 Ohm) tekevät siitä yhteensopivan useimpien RF-laitteiden kanssa.
Kompakti ja kestävä rakenne => uunniteltu kenttäkäyttöön ja laboratorioon, suojaa liittimiä pölyltä ja kosteudelta.
Matala VSWR ja hyvä paluuvaimennus -22 dB @ 3 GHz ja -31 dB @ DC–1.5 GHz, mikä takaa tarkat mittaukset ja vähäiset signaalihäiriöt.

Käyttökohteet:
- Antennien ja kaapeleiden kalibrointi
- VNA-laitteiden tarkkuusmittaukset
- RF-signaaligeneraattoreiden ja oskilloskooppien kalibrointi
- DIY-projektit ja harrastelaitteiden testaus

Tekniset tiedot:
- Kytkentä N-Uros 50 Ohm
- Taajuusalue DC - 2,5 GHz
- Teholuokitus 250mW
- Häviö:
 * 22 dB @ 3 GHz
 * 31 dB @ DC to 1.5 GHz
- Impedanssi 50 Ohm
- Käyttölämpötilä -15°C - +55°C
- Paino 110g
- Mitat 49 mm x 84.6 mm x 25 mm
