PÄÄSTÄSYÖTETTYYN LANKA-ANTENNIIN 1:9 SOVITUSBALUNI 1-50MHz
Normaaleilla sisäisillä tai ulkoisilla virittimillä on vain rajoitettu impedanssialue.
Lyhyen johdon (lyhyen aallonpituuteen verrattuna) sovittaminen sen korkeaan impedanssiin ei yleensä ole mahdollista niillä.
Myös johto on yleensä ulkona, viritin on lähettimen vieressä, mutta johtoa ei voi kytkeä virittimeen koaksiaalisyötöllä
Yleensä antennilanka on sijoitettuna ulos ja suoraan siihen ei voi kytkeä koaksiaalikaaplia jotta saisi antennin aikaan ja mahdollisesti kytkettyä vielä virittimeen.

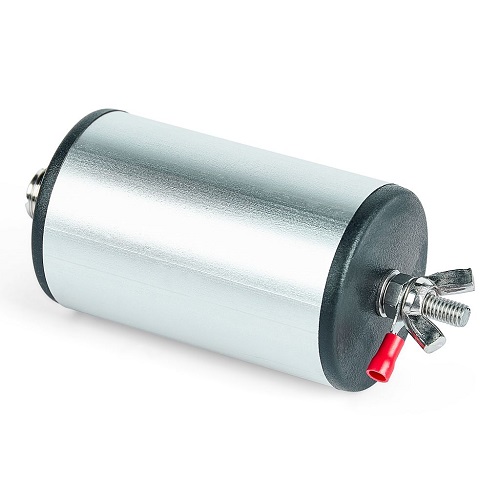

CTMB on vastusmuuntaja, jonka suhde on 1:9 jolloin siihen voidaan kytkeä antennilanka toiseen päähän ja koaksiaali toiseen päähän ja antenni on kohtuullisesti vireessä 1-50MHz.
Se pienentää lyhyen "pitkälangan" erittäin korkean impedanssin alueelle, jolla se voidaan sitten sovittaa tavalliselle virittimellä paremmin.
Tämä magneettinen baluni yhdistetään sitten koaksiaalilla virittimeen, ja tämän linjan SWR on yleensä alle 3:1 ja häviöt resonanssiaaltojen kautta ovat pieniä.
Vaaditun pitkälangan (säteilijä) pituuden tulee olla vähintään 6 m.
Maadoitus oltava hyvä, liitä maadoitus puristimella PL-liittimen maahan, ei eristettyyn koteloon.
Jos maadoitusta ei voida käyttää balunissa, ainakin lähetin-vastaanotin tulee maadoittaa.
Käytä tarvittaessa yhteismoodisuodatinta (Common mode) aivan balunin alapuolella.
Maadoitusliitännän sijasta voidaan käyttää myös vastapainoa.
Tätä balunia voi käyttää myös minkä tahansa metalliesineen kanssa => vesiputkien, sadeputkien, piikkilangan ...
tai esim. CB27 alumiini GP-antennien kanssa (esim. 503369) .(poista antennin sovituskela juuresta ja kytke baluni suoraan sen kautta säteilijään)
Huomaa: maksimiteho on 100W PEP
Sopii myös lyhytaaltokuuntelijoille maailmanradio vastaanottimeen!
- Taajuusalue 0,1 - 50MHz
- Magneettinen
- 1:9 Balun
- Tehonkesto max. 100W piikki (PEP)
- Huomioi digimodella max. 25-30W (Älä polta baluni)
- UHF-naarasliittimellä
