UUTUUS! 2025
TEHOKAS LAAJAKAISTAINEN 5/8 AALLON DX TUKIASEMA-ANTENNI 68 - 72MHz, VAHVISTUS 3,35dBi, KAISTANLEVEYS 6,4MHz 2:1 SWR
HYVÄ SIGNAALIN LÄHTÖKULMA MAATASOILLA, PIKAKASATTAVA RUUVAAMALLA 3-OSAA KIINNI + MAATASOT
ANTENNI ON VARUSTETTU SWR-SÄÄTÖTIKULLA JA ON SÄÄDETTÄVISSÄ 68-72MHz HALUTTUUN KOHTAAN!
- Taajuusalue 68 - 72MHz (Ja lyhentämällä vieläkin ylöspäin taajuudessa)
- Kaistanleveys 6,4MHz 2:1 SWR arvolla. Mitattu 7 MHz säätötikun pituudella 310mm (kuva)
- Gain 3,35 dBi
- Tehonkesto 150W SSB, 50W AM/FM
- Paino 2kg
- Pituus n. 2,6m (Riippuu kumman kanavoinnin yläosaa käyttää)
- (jatkokset ruuvaamalla kiinni, eli tulpattu samalla jollain tasolla "vesitiiviksi", jos haluaa niin vulkanointi parantaa tiiveyttä)
- Maatasojen pituus 90cm
- Syöttöputken koko 30-42mm
- Kestää jopa 40m/sec tuulen puuskia

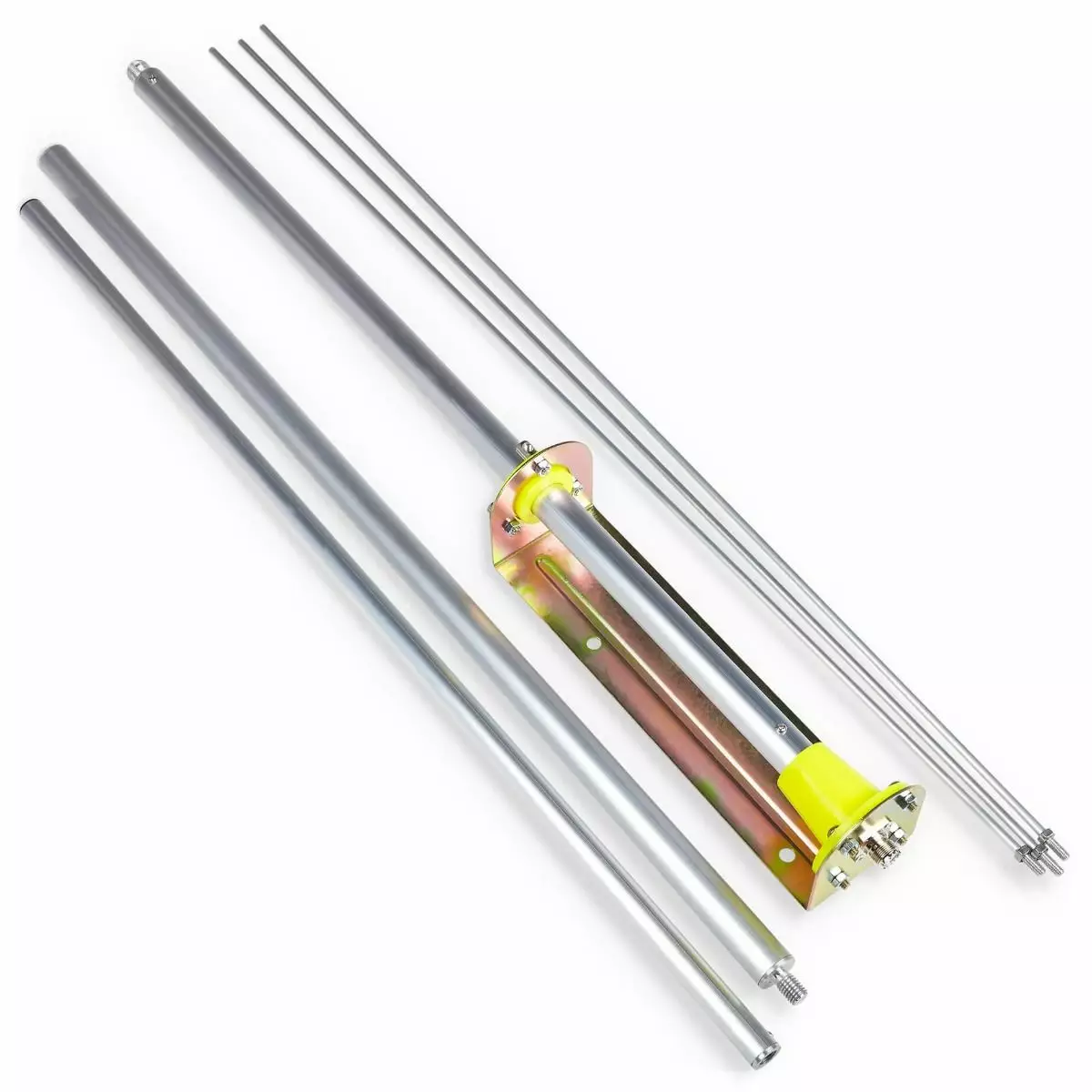

- 3 x antenniputkea (yhdestä kuvasta poiketen) (DUAL mallissa säätötikku alueen virittämiseen)
- 3 x maatasoa (a` = 88cm)
- UHF-M naaras runkoliitin (valitse optioista UHF-M-liittimeen sopivat kappeliliittimet)
- Mukana säätötaulukko antennin pituudelle halutun taajuuden mukaan.
ASENNUS VINKKI HARRASTAJALLE:
Jos haluat asentaa antennin narujärjestelmällä helposti puun latvaan, niin heitä siima virvelillä puun yli =>
Liitä siihen 3mm säätäkestävä "lipputankonaru" kelaa narun puun ylitse ja kiinnitä BM70 niin että teet naruun lenkin päähän =>
asetat sen antenni UHF-liittimen ympärille ja kytket kaapelin => tämän jälkeen laita naru ja kaksi säänkestävää nippusidettä antennin puoleen väliin
niin että "lukitset" narun nippusiteillä tähän antennin puoleen väliin ja kiristä kireälle! => Päällystä liitos vielä vulkanoituvalla teipillä!
Tämä asetus riittä siihen että antennin painopiste on kiinnityspisteen lapuolella ja antenni pysyy hyvin pystysuorassa!
BM70 D VERSION VIRITYS HALUTULLE TAAJUUDELLE
(TOIMII KOKO RHA68 TAAJUUSALUELLA 70MHz VIRITYKSELLÄ (SWR 2:1))
Säätötikun pituus:
- 68 MHz = 400mm
- 68,5 MHz = 385mm
- 69 MHz = 360mm
- 69,5 MHz = 335mm
- 70 MHz = 310mm
- 70,5 MHz = 285mm
- 71 MHz = 260mm
- 71,5 MHz = 235mm
- 72 MHz = 210mm
HUOM! Muista vulkanoida säätötikun liitoskohta virityksen jälkeen.
