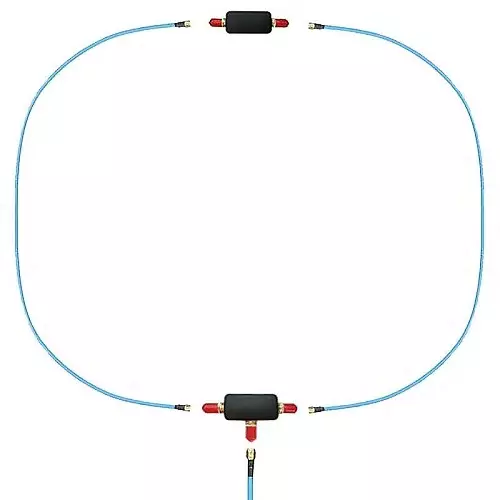

AIRSPY YOULOOP INDOOR HF ja VHF ANTENNI VASTAANOTTIMIIN ja QRP-RADIOON (0,25W)
Tämä yksinkertainen, kevyt reissuantenni on nopea ottaa käyttöön ja se on täydellinen kumppani SDR-radioille ja muille vastaanottimille!
Suurin osa ongelmista liittyi tehottomiin RX-antenneihin, jotka ovat liian herkkiä ympäröivälle melulle.
Joten päätimme suunnitella uuden NCPL (Noise Canceling Passive Loop) meluongelman korjaamiseksi.
YouLoop on yleistys Möbius-loopista, jossa tasapainotettua sähkökilpiä käytetään monikierros loopin keskipisteenä.
Loput kierrokset kulkevat kilven sisällä.
Tämän sähköisen tasapainon suojaamiseksi voimajohdon aiheuttamilta muutoksilta käytetään pienihäviöistä miniatyyriä BALUN:ia.
Mitä enemmän kierroksia, sitä suurempi vahvistus matalilla taajuuksilla.
Huomaa, että sähköisen tasapainon säilyttämiseksi kierrosten lukumäärä kasvaa kahden askelin.
Tämän kaksikierroksen koaksiaalirakenteen yksi näkökohta on sen vaste VHF:ssä.
Samaa HF-magneettisilmukkaa voidaan käyttää FM- ja 2m HAM-kaistoilla, sen ydinperiaatetta hieman muuttamalla, nyt se on taitettu dipoli.
Taitetun dipolin syöttöpiste on ylhäällä ja varsinaiset jalat koostuvat koaksiaalimaadosta.
Impedanssisovituksen parantamiseksi edelleen ja taajuusvasteen tasoittamiseksi voidaan antennin lähellä käyttää suuriimpedanssista ulkoista esivahvistinta, joka tuottaa vakiolähtöimpedanssin vastaanottimelle.
Tämä voisi olla sinulle paras vaihtoehto, jos et halua tai pysty rakentamaan antennia tyhjästä.
Ainoa jäljellä oleva toimenpide on liittää SMA-kaapelit kiinni.
Erittely
- HF-vaste 10 kHz - 30 MHz
- VHF-vaste jopa 300 MHz
- Suurin teho 250 mW
- Viritystä ei tarvita
- Pienihäviöinen laajakaistainen BALUN 0,28 dB:n häviötyypillä.
- Liitäntä radioon 2m kaapelilla ja SMA-uros liittimellä
- Mitat K 31cm x L 24cm x L 17cm
- Paino 0,5 kg
