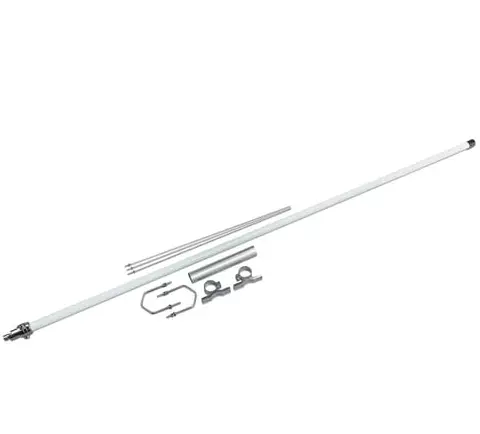

LASIKUITUINEN 1/2 TUKIASEMA-ANTENNI 71 MHz MAATASOILLA GAIN 3,0 dBi, PITUUS 1,5m
KOLMELLA MAATASOLLA VARUSTETTU PUOLENAALLON TUKIASEMA-ANTENNI
- Taajuusalue 70-72MHz (olemassa olevalla hyppylangan asetuksella)(paras vireys jossain 71MHz nurkilla)
- Antenni on viritettävissä 68-72MHz sisäelementin hyppylangan asetusta kelassa vaihtamalla (kuva)
- 1/2 aallon antenni
- Vahvistus 3,0dBi
- Lasikuitu ulkokuori
- Yksi-mittainen, eli ei jatkosta!
- Max tehonkesto 100W (pep)
- Impedanssi 50 Ohmia
- VSWR: <1,5:1
- Syöttöputken koko 30-62mm
- Kestää jopa 60m/sec tuulenpuuskia
- Pituus 1,5m
- Paino 0,7kg
- Maatasojen pituus n. 50cm
- UHF-Naarasliittimellä
Taajuuden viritys:
Avaa antennin juuressa oleva kuusiokolo ruuvi mukana tulevalla avaimella ja vedä sisällä oleva antenni-
elementti varovasti ulos jottei pehmusteet lähde irti. Tämän jälkeen näet kelatun antennilangan yläpäässä
juotetun hyppylangan jonka kohtaa antennikelan pinnalla muuttamalla (kolvaamlla) antennin vireys muuttuu.
Suoraan tehtaalta asetus on noin +71MHz taajuudella, ja kun hyppylangan ottaa kokonaa pois niin taajuus laskee
68MHz:iin, ja nyt näiden asetuksien väliltä löydät omankin asetuksen jolle kohtaa antennin haluat virittää.
Eli karkeasti noin puolessa välissä näitä juotoskohtia on 70MHz vireys ja aina kun muutat kolvauksen kohdan
antennin taajuus muuttuu siihen suuntaan johonka hyppylangan kolvaat! Hyppylangan yläpää pitää aina olla samalla
kohtaa juotettuna kelan yläpäässä ja vain alapään kohtaa muutetaan antennikelan kierteiden kohdilla.
Hio juotettavaa kohta antennikelan pinnalta jos juotos ei ota kiinni pintaan. Nyt kun olet juottanut hyppylangan
uuteen kohtaan, niin kasaa antenni-elementti takaisin valkoiseen antenniputkeen ja suorita SWR mittaus.
Muista kiristää kuusiokolo ruuvi jottei elementti pääse putoamaan putkesta.
Kun olet saanut halutun vireyden antenniin, juota juuri sopivan mittainen hyppylanka kohteeseen jottei se ahdista
kun kasaat antennin. Tämän jälkeen voit vielä tehdä tarkistus mittauksen, ja sen jälkeen asentaa antennin.
